Heat exchanger - 熱交換器

‧產品介紹:

固定管板式熱交換器因構造上胴部與傳熱管連在一起因胴部與傳熱管所發生膨脹不同，因此特殊設計伸縮管以供熱交換器專用。熱交換器分為：A、B、C型

‧業界通稱:

伸縮管、伸縮囊、膨脹(節)接頭、脹縮管等等

‧應用範圍:

染整機設備、壓力容器等．．等

‧傳統作法:

板材→滾(沖)壓成2片另件後，得經2次峰頂焊接成形後→須經退火處理(應力消除)。

缺點:

內外圓弧度不均且減薄率高(產生壁厚不平均)。

材料表面有滾壓痕跡易刮傷。

不易焊接及經X-ray檢測後瑕疵亦不易修護。

‧目前技術:

板材→縱焊道焊接(L線焊接)→液壓一體成形。

優點:

上述之傳統作法缺點皆不存在。

‧現況備有模具尺寸:

內徑： 90 ~ 1425

外徑：180 ~ 1715，共計：62項

如須進一步得知模具尺寸，歡迎來電，貝勒司公司將提供更詳細資訊。

‧品質保證:

每件熱交換器於縱焊道後，本廠執行100%非破壞性X-ray檢測合格後才能出廠。

底片規格：D7(4”*12”)

判片標準：CNS12216(1級判定，100%無缺陷)

判片單位：具有非破壞協會所認定之中級執照

‧產品(訂貨)編碼須知:

XT-ODXXX-RXXX-HXXX-EXX-XXXL

T = 材料厚度

OD = 直部外徑

R = 圓弧半徑

H = 成形後山峰高度

E = 直部(2端)

L = 成形後全高

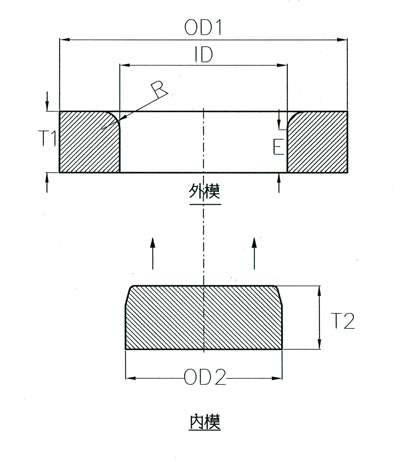

‧模具圖:

觀看模具清單

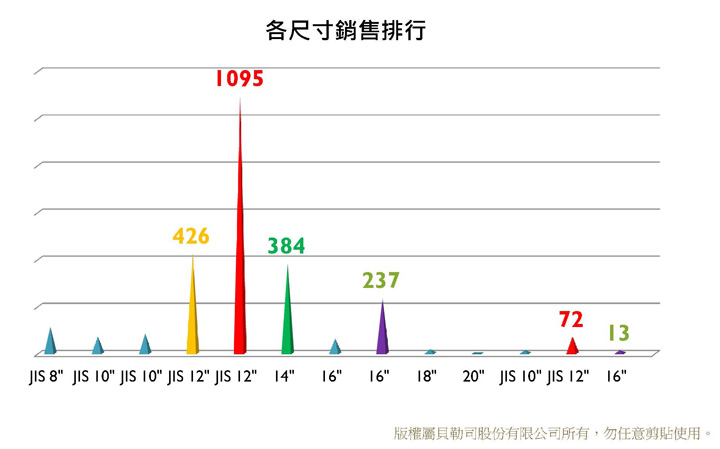

‧96~101年度綜合銷售統計值:

‧產品型錄:

產品名稱

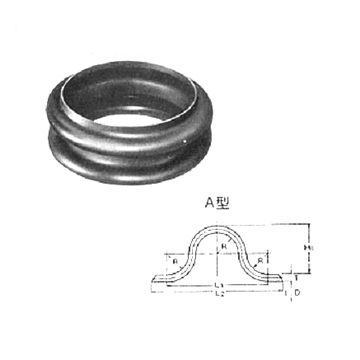

熱交換器 - A型

產品介紹

產品類別	不銹鋼伸縮接頭
產品編號	EX-0020
產品用途	固定管板式熱交換器因構造上胴部與傳熱管連在一起因胴與傳熱管所發生膨脹不同,因此特殊設計伸縮管以供熱交換器專用

產品名稱

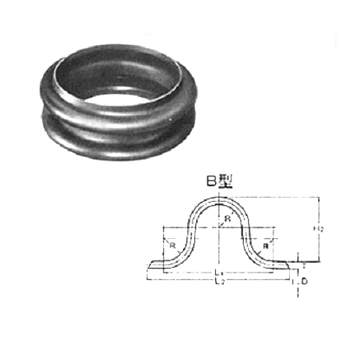

熱交換器 - B型

產品介紹

產品類別	不銹鋼伸縮接頭
產品編號	EX-0021
產品用途	固定管板式熱交換器因構造上胴部與傳熱管連在一起因胴與傳熱管所發生膨脹不同,因此特殊設計伸縮管以供熱交換器專用

產品名稱

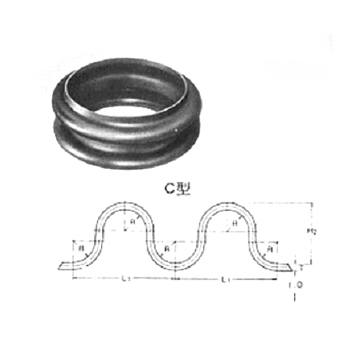

熱交換器 - C型

產品介紹

產品類別	不銹鋼伸縮接頭
產品編號	EX-0022
產品用途	固定管板式熱交換器因構造上胴部與傳熱管連在一起因胴與傳熱管所發生膨脹不同,因此特殊設計伸縮管以供熱交換器專用
